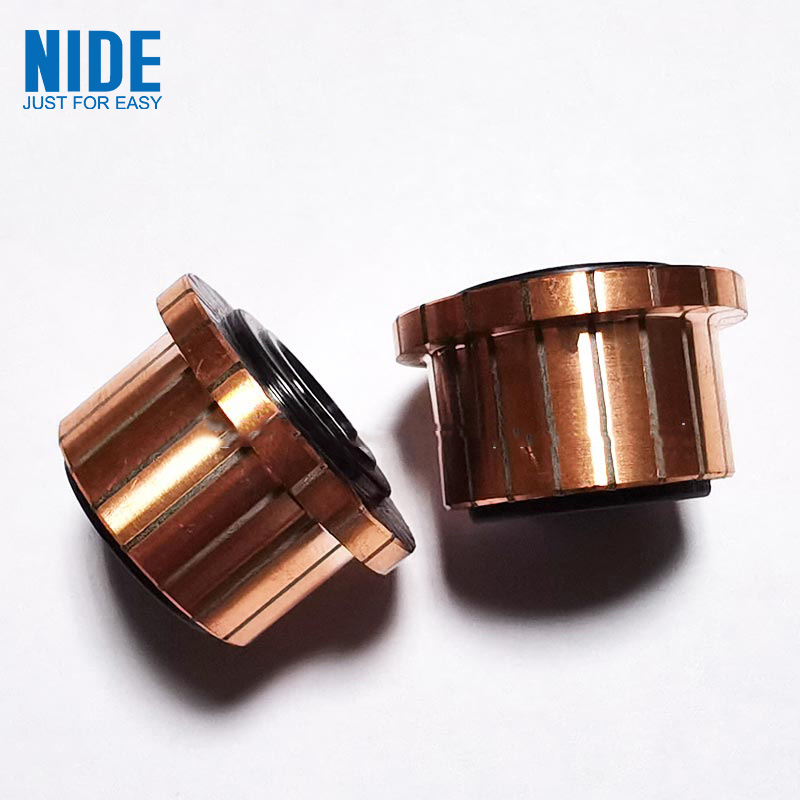

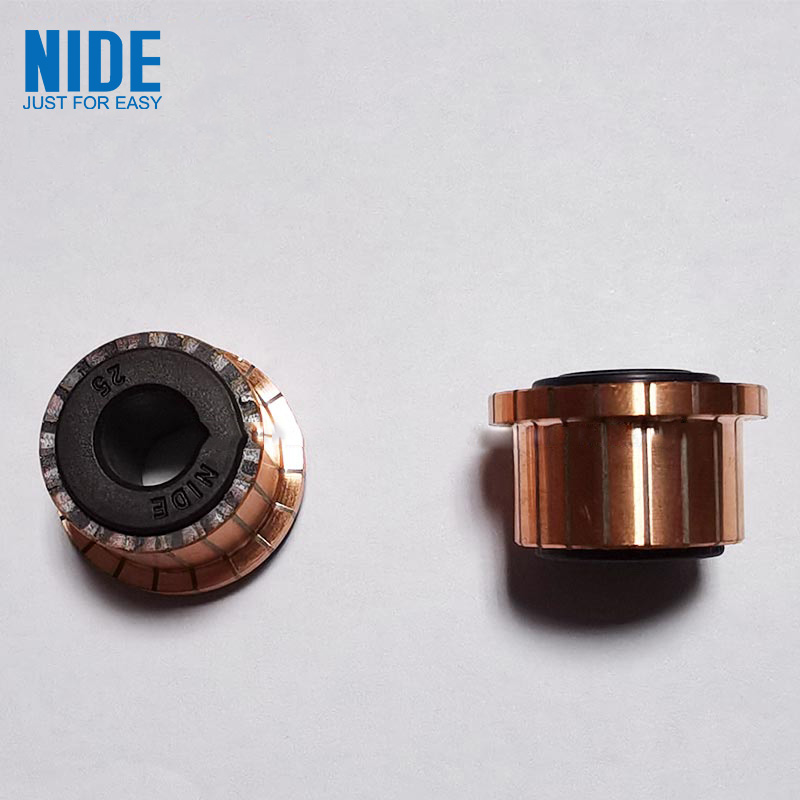

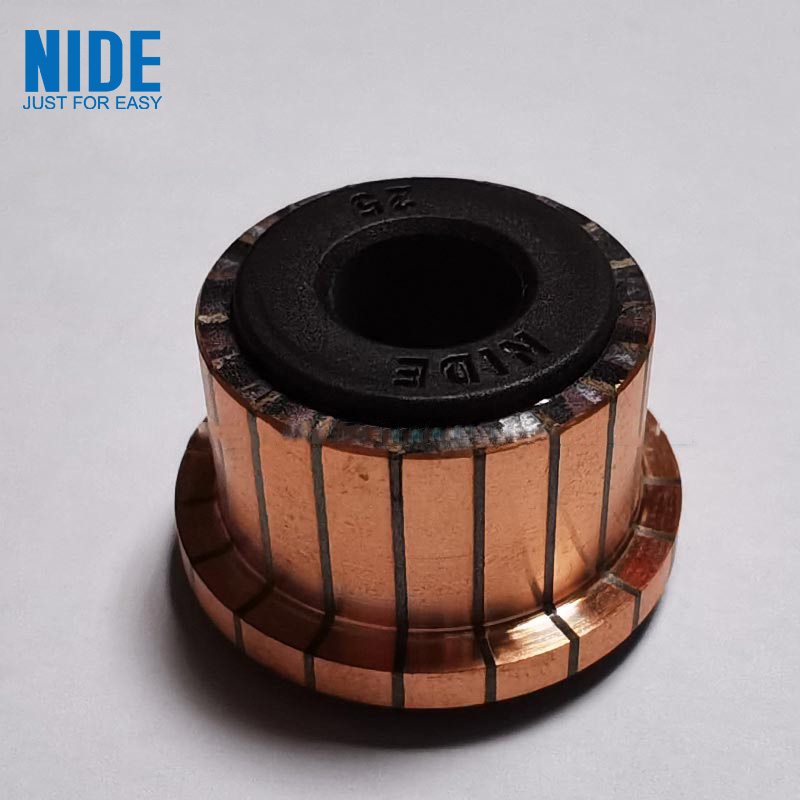

Elektrikli El Aletleri Segmenti komütatörü, bir plastik taban ve bir yuva tipi komütatör bakır levha içerir. Slot tipi komütasyonlu bakır levhanın üst kısmında bir kaynak teli basamağı bulunur. Bitişik yuva tipi komütasyonlu bakır levhalar, mika levhalarla yalıtılır ve izole edilir. Merkez, eş eksenli olarak düzenlenmiş bir üst silindirik iç deliğe ve bir alt silindirik iç deliğe sahiptir ve üst silindirik deliğin delik çapı, alt silindirik delikten daha küçüktür,
Model numarası. |
OD(mm) |
kimlik(mm) |
Toplam yükseklik (mm) |
Segment Uzunluğu (mm) |
Kanca/Yükseltici çapı (mm) |
Bar No. |
DZQC-RZ32-067 |
22.4 |
φ10 |
17 |
14.7 |
27.5 |
24 |
S-03067A |
22.4 |
φ12 |
17 |
14.7 |
17.4 |
24 |
S-03068 |
28.5 |
φ12 |
17.5 |
14 |
29.5 |
24 |
S-03068A |
29.5 |
φ12 |
17.5 |
14 |
29.7 |
24 |
S-03069 |
28.5 |
φ12 |
18.5 |
16 |
22.5 |
24 |
S-03070 |
37.5 |
φ13 |
27 |
24.2 |
45.5 |
32 |
S-03071 |
35.5 |
φ13 |
27.5 |
23 |
37.2 |
32 |
S-03074 |
28.3 |
φ12 |
20 |
17 |
29 |
24 |
S-03079 |
23 |
φ8 |
19 |
19 |
30.8 |
12 |
S-03080 |
20.5 |
φ10 |
15 |
14.1 |
26 |
10 |
S-03081 |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
QZQA-RZ12-081A |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
S-03082 |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03082A |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03083 |
23 |
φ9 |
15 |
13 |
24 |
24 |
S-03083A |
23 |
φ10 |
15 |
13 |
24 |
24 |
S-03084 |
23.2 |
φ8 |
17.5 |
17.3 |
30 |
14 |
S-03085 |
22.5 |
φ8 |
16 |
15 |
28.5 |
10 |
Elektrikli El Aletleri Segmenti komütatörü, otomotiv endüstrisinde, ev aletlerinde, elektrikli el aletlerinde ve diğer alanlarda yaygın olarak kullanılmaktadır.
Elektrikli El Aletleri Segmenti komütatörü aşağıdaki özelliklere sahiptir:özelliği Mekanik gücü ve aşırı hız performansını etkili bir şekilde iyileştirin.
