Bu Elektrikli El Aletleri Armatür Komütatörü, uzun servis ömrüne sahip bir tür mikro motor komütatörüdür. Bu komütatörün merkezi, delikten geçen bir iş miline sahiptir. Komütatör, büyük çaplı bölüme, orta çaplı bölüme ve küçük çaplı bölüme ayrılmıştır. Segment üzerine birkaç komütatör segmenti sabitlenmiştir ve komütatör segmentleri arasında yalıtkan parçalar düzenlenmiştir.
modeli |
Dış çap |
iç delik |
Yuva Genişliği |
Kanca Ayak Uzunluğu |
Yuva Numarası |
Bakır Yükseklik |
Toplam yükseklik |
365 |
5.6 |
2.3 |
0.35 |
1.6 |
5 |
7.5 |
12 |
365 |
5.6 |
2.3 |
0.4 |
2 |
5 |
8 |
12 |
385 |
5.6 |
2.3 |
0.4 |
1.6 |
5 |
7.5 |
11.4 |
380 |
5.6 |
2.3 |
0.4 |
2.5 |
3 |
8 |
12 |
380 |
5.6 |
2.3 |
0.4 |
2 |
3 |
8 |
11.4 |
555 |
7.6 |
3.175 |
0.45 |
2.5 |
5 |
10.5 |
17.3 |
545 |
7.6 |
3.175 |
0.45 |
2 |
5 |
10.5 |
13.5 |
550 |
7.6 |
3.175 |
0.45 |
3.5 |
3 |
11.5 |
16.8 |
280 |
4.2 |
2 |
0.3 |
2 |
3 |
6 |
10 |
775 |
10 |
5 |
0.5 |
3.5 |
5 |
14 |
22.5 |
Elektrikli El Aletleri Armatür Komütatör segmentlerinin yüzeyi, genel mikro motorların iç kısmına uygun ve motor komütatörleri olarak kullanılan bir tungsten ve molibden oksitlenme önleyici kaplama ile sağlanır.

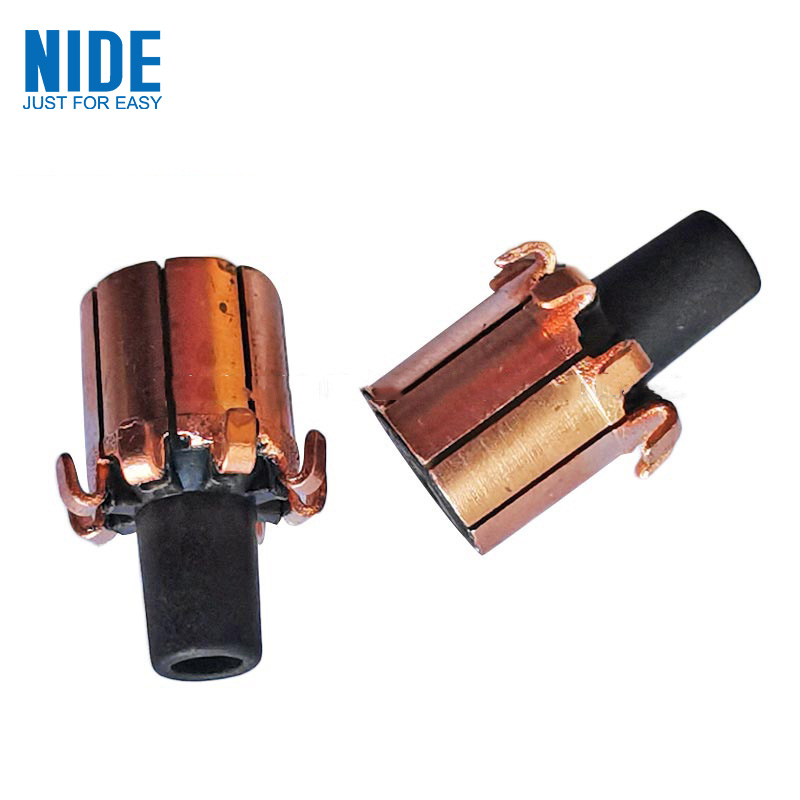

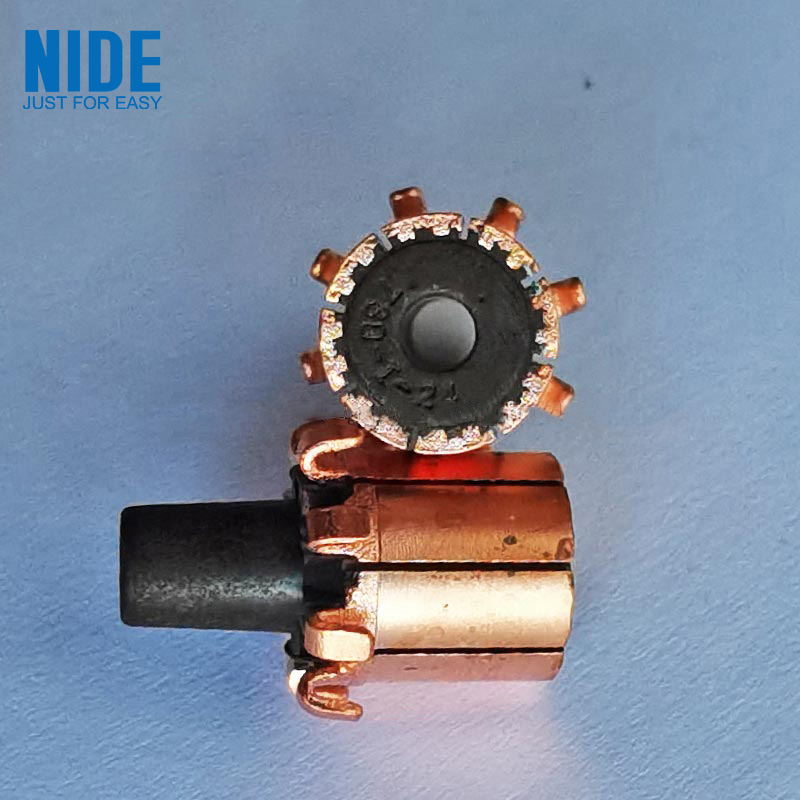

Elektrikli El Aletleri Armatür Komütatörü
