Elektrikli El Aletleri için Komütatör: Güvenilir Motor Performansının Arkasındaki Küçük Bileşen

İnsanlar elektrikli matkaplar, taşlama makineleri, testereler ve cilalama makineleri gibi elektrikli aletleri kullanırken genellikle motor gücüne, hızına ve dayanıklılığına odaklanırlar. Bununla birlikte, birçok fırçalı elektrik motorunun içinde küçük bir bileşen, elektrik enerjisini mekanik harekete dönüştürmede kritik bir rol oynar.Elektrikli El Aletleri için Komütatör. Komütatör, motor grubunun yalnızca küçük bir parçası olmasına rağmen tasarımı, motor verimliliğini, çalışma stabilitesini, gürültü seviyesini ve hizmet ömrünü doğrudan etkiler. Yüksek hızlı dönen ekipman gerektiren endüstrilerde komütatör üretimi hassas mühendislik, malzeme seçimi ve sıkı kalite kontrolünü gerektirir.

Elektrikli El Aletleri için Komütatör Nedir?

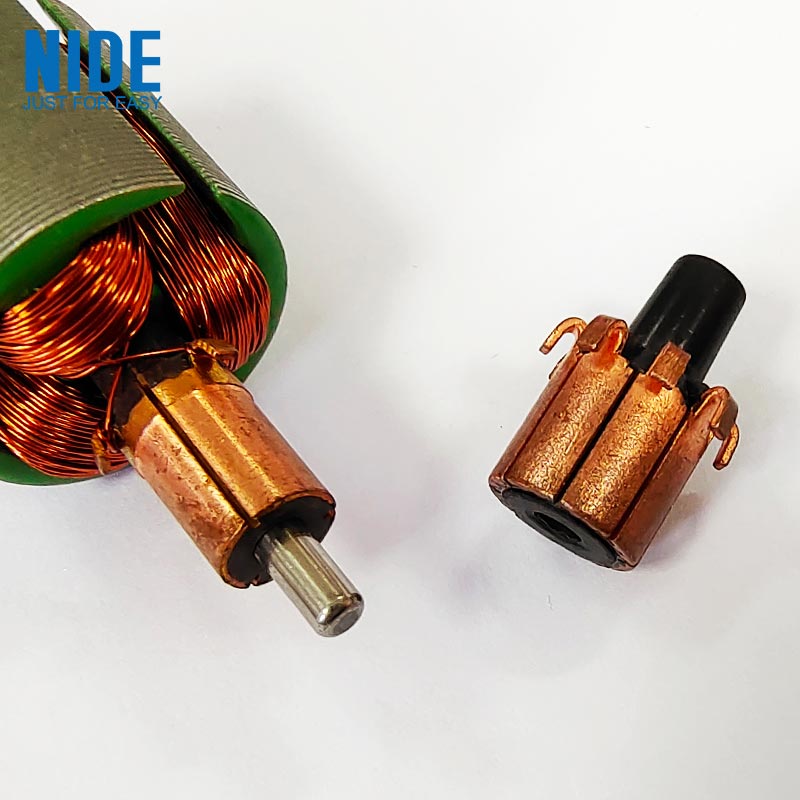

A Elektrikli El Aletleri için Komütatörfırçalanmış DC motorlarda ve üniversal motorlarda kullanılan dönen bir elektrikli anahtarlama bileşenidir. Ana işlevi, motor sargılarından akan akımın yönünü kontrol ederek motor rotorunun dönmeye devam etmesini sağlamaktır. Tipik bir komütatör aşağıdakilerden oluşur:

Bileşen	İşlev
Bakır Segmentleri	Fırçalar ve rotor sargıları arasında elektrik akımını iletin
Yalıtım Malzemesi	Bireysel bakır segmentlerini elektriksel olarak ayırır
Çekirdek Yapı	Döndürme işlemi için mekanik destek sağlar
Bağlantı Terminalleri	Komütatörü motor sargılarına bağlar

Çalışma sırasında karbon fırçalar, elektrik enerjisini motora aktarmak için dönen komütatör yüzeyine temas eder.

Elektrikli Alet Motorlarında Komütatör Neden Önemlidir?

Elektrikli alet motoru zorlu koşullar altında çalışır: Yüksek dönme hızı Sık çalıştırma ve durdurma Ağır mekanik yükler Sürekli titreşim Komütatörün bu koşullar sırasında sabit elektrik bağlantısını sürdürmesi gerekir. İyi tasarlanmış bir komütatör aşağıdakilerin iyileştirilmesine yardımcı olur: Motor verimliliği Dönme kararlılığı Elektrik iletkenliği Takım çalışma ömrü Komütatör yüzeyi eşit olmayan bir şekilde aşınırsa aşağıdaki gibi sorunlara yol açabilir: Artan kıvılcımlar Azaltılmış motor gücü Aşırı ısı üretimi Kısaltılmış fırça ömrü

Bir Endüstri Sırrı: Komütatörün Yüzey Kalitesi Görünümünden Daha Önemlidir

Bir komütatör basit bir bakır bileşen gibi görünebilir ancak yüzey durumu son derece önemlidir. Motor üreticileri aşağıdakilere çok dikkat eder: Segment hassasiyeti Yüzey pürüzlülüğü Yuvarlaklık doğruluğu Yalıtım aralığı Küçük üretim farklılıkları bile aşağıdakileri etkileyebilir: Karbon fırçalarla temas stabilitesi Elektrik direnci Isı üretimi Yüksek hızlı elektrikli aletler için, dönen bileşendeki küçük bir dengesizlik titreşim oluşturabilir ve motor performansını düşürebilir.

Elektrikli Alet Komütatörlerinde Kullanılan Malzemeler

Bir komütatörün malzeme kombinasyonu onun elektriksel ve mekanik performansını belirler.

Bakır Segmentleri

Bakır aşağıdaki nedenlerden dolayı yaygın olarak kullanılır: Yüksek elektrik iletkenliği İyi termal performans Uygun mekanik özellikler

Yalıtım Malzemeleri

Bakır bölümler arasındaki yalıtım elektriksel kısa devreleri önler. Ortak malzemeler şunları içerir: Mika Yüksek sıcaklık yalıtım bileşikleri

Özel Alaşımlı Malzemeler

Bazı uygulamalar aşağıdakileri iyileştirmek için bakır alaşımları kullanır: Aşınma direnci Mekanik dayanım Yüksek hızlı performans

Elektrikli Alet Komütatörünün Arkasındaki Üretim Süreci

Güvenilir bir komütatör üretmek çeşitli hassas işlemler gerektirir.

Bakır Segmenti Şekillendirme

Bakır parçalar, motor tasarımı gereksinimlerine göre doğru bölümler halinde şekillendirilir.

Kalıplama ve Montaj

Bakır bölümler, tam bir dönen yapı oluşturmak için yalıtım malzemeleriyle sabitlenmiştir.

Talaşlı İmalat ve Yüzey İşlem

Komütatör yüzeyi aşağıdakileri sağlamak için hassas bir şekilde işlenir: Doğru çap Pürüzsüz temas yüzeyi Kararlı dönüş

Test

Kalite denetimleri şunları içerebilir: Boyutsal ölçüm Elektriksel iletkenlik testi Yalıtım testi Dinamik denge testi

Komütatör ve Fırçasız Motor Teknolojisi

Fırçasız motor teknolojisinin gelişmesiyle birlikte bazı modern elektrikli el aletleri, geleneksel fırçalı motorların yerini almıştır. Farklılıklar şunları içerir:

Özellik	Komütatörlü Fırçalı Motor	Fırçasız Motor
Yapı	Fırçalar ve komütatör kullanır	Elektronik kontrol sistemini kullanır
Bakım	Zamanla fırçanın değiştirilmesini gerektirir	Genellikle daha düşük mekanik aşınma
Maliyet	Daha ekonomik tasarım	Daha yüksek teknoloji gereksinimleri
Başvuru	Birçok geleneksel elektrikli alette ortaktır	Gelişmiş araçlarda giderek daha fazla kullanılıyor

Fırçasız motor büyümesine rağmen, komütatör tabanlı motorlar olgun teknolojileri, maliyet avantajları ve güvenilir performansları nedeniyle yaygın olarak kullanılmaya devam ediyor.

Elektrikli El Aletlerinde Komütatörlerin Yaygın Uygulamaları

Komütatörler motorlarda aşağıdaki amaçlarla yaygın olarak kullanılır:

Elektrikli Matkaplar

Delme ve sabitleme işlemleri için sabit dönüş sağlayın.

Açılı Taşlamalar

Zorlu çalışma koşullarında yüksek hızlı dönüşü destekleyin.

Elektrikli Testereler

Kesme yükleri sırasında motorun çalışmasını sürdürün.

Zımparalama ve Parlatma Aletleri

Yüzey işleme için tutarlı hız kontrolü sağlayın.

Gizli Zorluk: Isı ve Aşınmayı Yönetmek

Komütatör tasarımındaki en büyük zorluklardan biri elektriksel performans ile mekanik aşınma arasındaki ilişkinin kontrol edilmesidir. Operasyon sırasında: Fırçalar sürtünme yaratır Elektrik akımı ısı üretir Dönme mekanik stres yaratır İyi bir komütatör tasarımı aşağıdakileri dengelemelidir: İletkenlik Aşınma direnci Sıcaklık kararlılığı İletişim güvenilirliği Bu nedenle malzeme seçimi ve üretim doğruluğu önemlidir.

Elektrikli Alet Komütatörlerinin Gelecek Trendleri

Geliştirilmiş Malzeme Teknolojisi

Gelecekteki gelişmeler aşağıdakilere odaklanabilir: Daha iyi aşınmaya dayanıklı malzemeler Geliştirilmiş bakır alaşımı performansı Daha uzun servis ömrü

Daha Yüksek Hassasiyette Üretim

Gelişmiş üretim ekipmanı şunları iyileştirecektir: Boyutsal doğruluk Yüzey tutarlılığı Motor verimliliği

Hibrit Motor Geliştirme

Fırçasız motorların büyümesine rağmen, gelişmiş fırçalı motor teknolojileri maliyete duyarlı ve endüstriyel uygulamalara hizmet etmeye devam edebilir.

Sonuç: Güçlü Araçları Destekleyen Küçük Bir Bileşen

Elektrikli El Aletleri için bir Komütatör motorun içine gizlenmiş olabilir, ancak elektrik enerjisi dönüşümü ve kararlı çalışma için rolü çok önemlidir. Hassas üretim, gelişmiş malzemeler ve sürekli iyileştirme sayesinde komütatörler matkaplarda, taşlayıcılarda, testerelerde ve diğer birçok elektrikli alette güvenilir performansı desteklemeye devam ediyor. Bu küçük dönen bileşen, en küçük parçaların bile endüstriyel ekipman performansı üzerinde nasıl büyük bir etkiye sahip olabileceğini göstermektedir.
