Yüksek Akım KW Termal Koruyucu Sıcaklık Kontrol Anahtarı

Yüksek Akım KW Termal Koruyucu Sıcaklık Kontrol Anahtarı

1. Termal koruyucu uygulaması

KW serisi termal koruyucu, sıcaklık algılama özelliklerine sahip bir üründür. Ürün, gelişmiş yapı, küçük boyut, hassas hareket, büyük elektrik çarpması kapasitesi ve uzun ömür özelliklerine sahiptir. Elektrikli ev aletlerinde, elektrikli ısıtma cihazlarında ve flüoresan lamba balastlarında yaygın olarak kullanılmaktadır. Transformatörler, transformatörler, otomotiv motorları, entegre devreler ve genel elektrikli ekipmanlar için aşırı ısınma koruması.

2. Termal koruyucu yapı

2.1 Anahat: Yapı ve Çizimler

2.2 İletken:	kalaylı bakır maça teli, izolasyon tabakası polietilen malzemeden, silikon malzemeden ve UL sertifikalı telden yapılmıştır; .
2.3 Kabuk:	PBT mühendislik plastik kabuğu veya nikel ve çinko alaşımı kaplamalı metal kabuk;
2.4 Kılıf malzemesi:	Elektrikli ev aletlerinin performans gereksinimlerini karşılayan PET polyester yalıtım kılıfı veya PE tipi kılıf.

3. Termal koruyucu performansı

3.1 Nominal akım:

VoltajGERİLİM 12V-DC 24V-DC 120V-AC 250V-AC

AKIM AKIM 12A 10A 8A 6A 5A

3.2 Çalışma sıcaklığı: 60°C-160°C, tolerans ±5°C

3.3 Kurşun tel çekme testi: Termal koruyucunun ana teli, kırılmadan veya gevşemeden 1 dakika boyunca 50N veya daha büyük bir çekme kuvvetine dayanabilmelidir.

3.4 Yalıtım gerilimi:

A. Termal koruyucu, termal bağlantının kesilmesinden sonra kablolar arasında AC660V, 50Hz alternatif akıma dayanabilmelidir ve test, arıza atlama olmadan 1 dakika sürmüştür;

B. Termal koruyucunun terminal kablosu ve yalıtım manşonunun yüzeyi veya termal koruyucunun yüzeyi, arızalı flashover olmadan 1 dakika boyunca AC1500V, 50Hz alternatif akıma dayanabilir;

3.5 Yalıtım direnci: Normal koşullar altında, tel ile yalıtım kılıfı arasındaki yalıtım direnci 100MQ'nun üzerindedir. (Kullanılan sayaç DC500V yalıtım direnci ölçerdir)

3.6 Temas direnci: Termal koruyucunun temas direnci, kontaklar kapalıyken 50mQ'dan büyük olmamalıdır.

3.7 Isı dayanım testi: Ürün 96 saat 150°C sıcaklıkta bekletilir.

3.8 Nem direnci testi: Ürün 40C ve %95 bağıl nem ortamında 48 saat bekletilir.

3.9 Thermal shock test: The product is alternately placed in the environment of 150°C and -20°C for 30min each, for a total of 5 cycles.

3.10 Titreşim önleme testi: Ürün, 1,5 mm'lik bir genliğe, 10-55HZ'lik bir frekans değişimine, 3-5 dakikalık bir tarama değişim süresine ve X, Y, Z titreşim yönlerine ve her yönde 2 sürekli titreşime dayanabilir. saat.

3.11 Düşürme testi: Ürün 200mm yükseklikten 1 kez serbest olarak düşürülür.

3.12 Sıkıştırma direnci: Ürünü kapalı bir yağ tankına daldırın, 2Mpa basınç uygulayın ve 24 saat bekletin.

3.13 Ömür: Ürün ömrü ≥ 10.000 kez

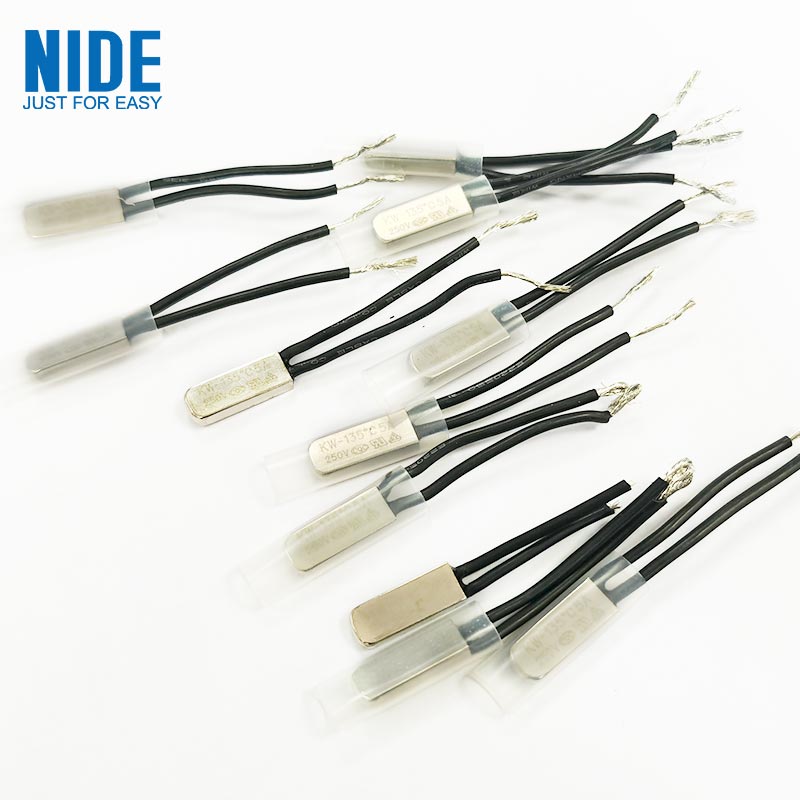

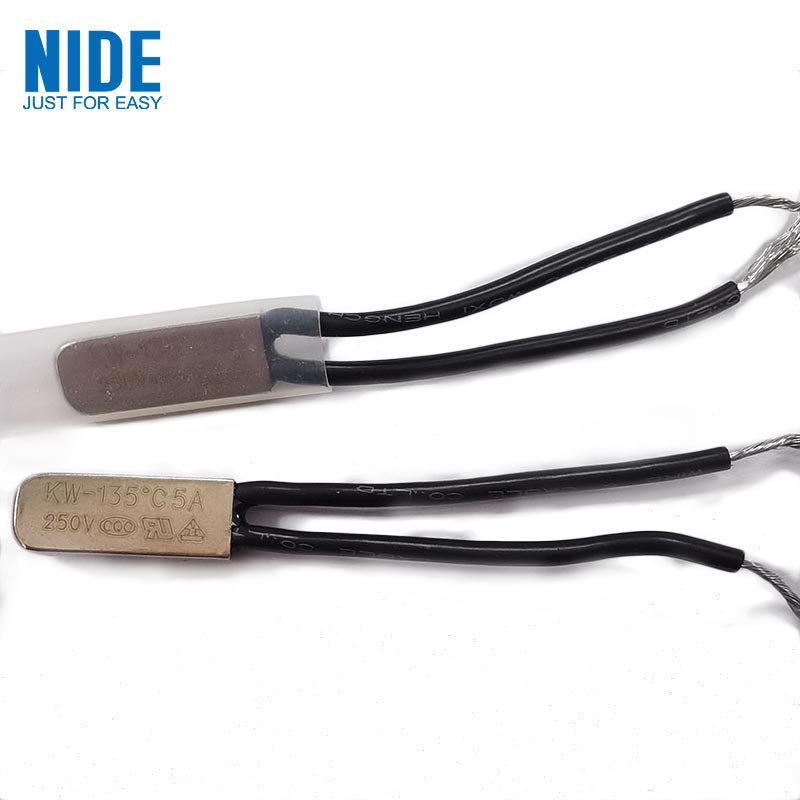

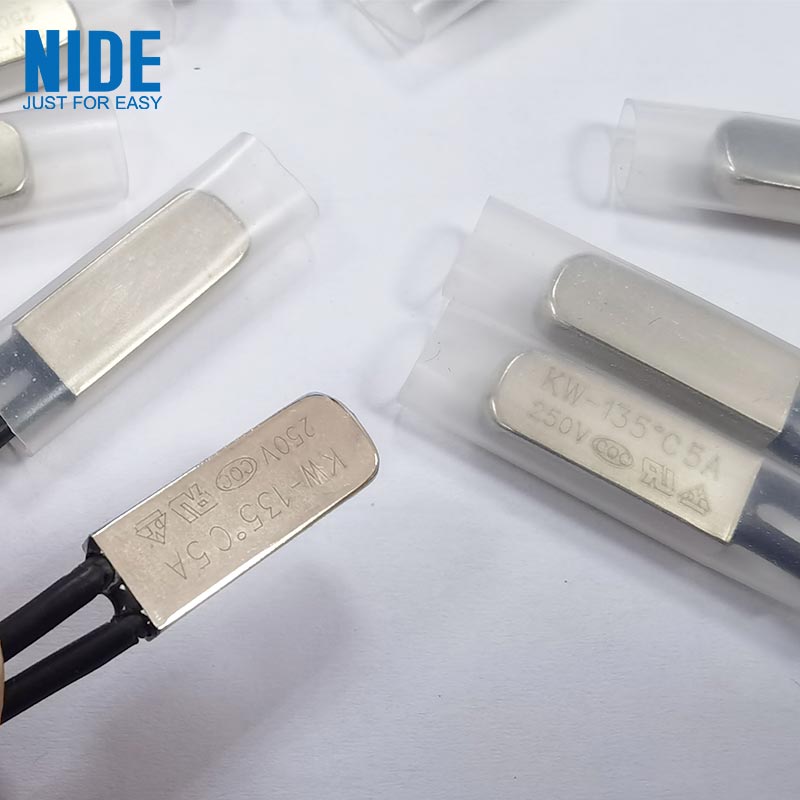

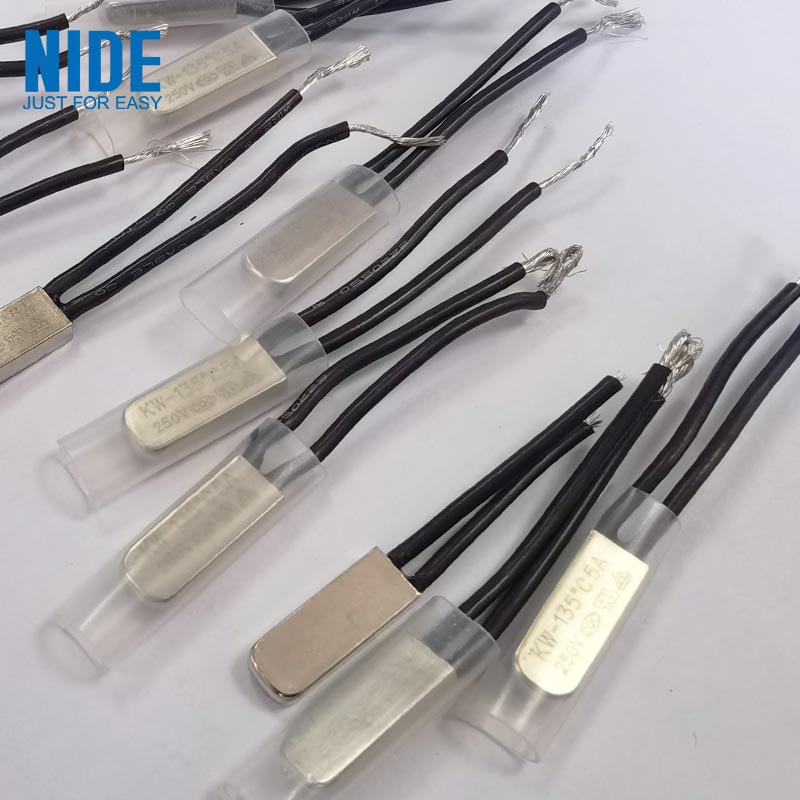

4. Termal koruyucu resmi

5 Not:

5.1 Hareket sıcaklığı algılamasının ısıtma hızı 1 °C/1dk olarak kontrol edilmelidir;

5.2 Koruyucu kabuk, kullanım sırasında güçlü darbe ve basınca dayanmayacaktır.

Özel Termal Koruyucu :

1. Özel kurşun tel: Müşteri ihtiyaçlarına göre özelleştirilmiş tel malzemesi, uzunluğu ve rengi

2. Özelleştirilmiş metal kabuk: Plastik kabuklar, demir kabuklar, paslanmaz çelik kabuklar ve diğer metal kabuklar dahil olmak üzere müşteri ihtiyaçlarına göre farklı malzeme kabuklarını özelleştirin.

3. Özelleştirilmiş ısıyla daralan kılıf: Müşteri ihtiyaçlarına göre farklı yüksek sıcaklığa dayanıklı polyester ısıyla daralan kılıfları özelleştirin
