Akımın Motor Sargılarınızdan Sızmasını Önleyen Nedir?

Her elektrik motorunun içinde bakır sargılar akım taşır. Çelik yuvaların içine otururlar. Çelik elektriği iletir. Bakır elektriği iletir. Dokunurlarsa akım sızıntısı olur. Motor kısa devre yapıyor. Performans düşer. Sonunda motor arızalanır.

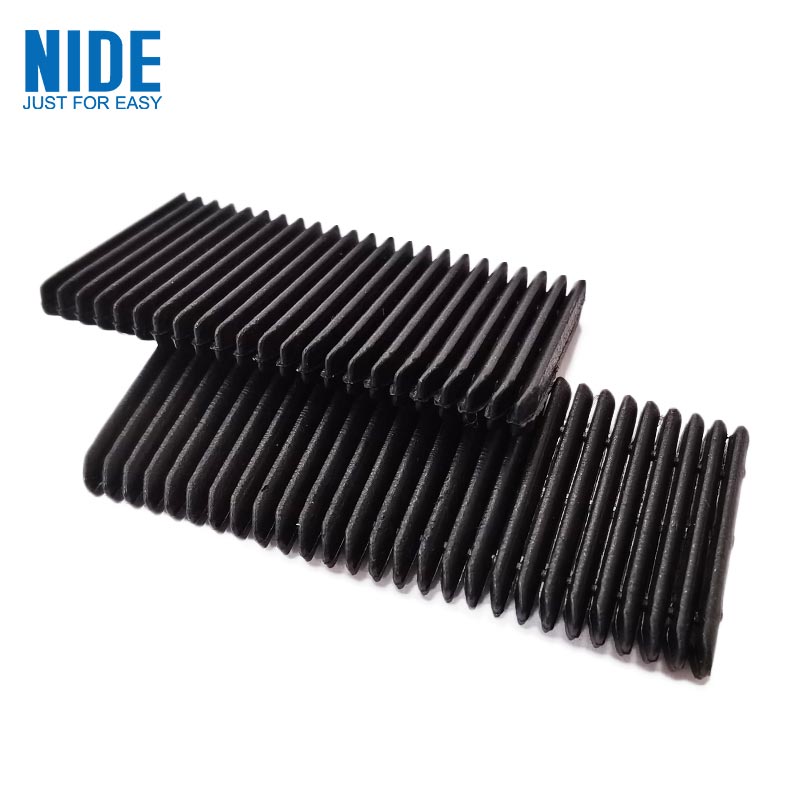

Bakır ile çelik arasında duran tek şey, bakır adı verilen ince bir malzeme tabakasıdır.elektrik yalıtım kağıdı.

Pek fazla görünmüyor. Bir milimetrenin çok küçük bir kısmı kalınlığında. Hassas şekillerde kesin. Sargılar içeri girmeden önce yuvaya kaydırıldı. Ancak onsuz motor çalışmıyor.

Yalıtım Kağıdı Aslında Ne Yapar?

Stator çekirdeği istiflenmiş çelik laminasyonlardan yapılmıştır. Yuvalar bunlara delinir. Mühendis, duvarları hizalayacak şekilde katlanan her yuvaya bir parça yalıtım kağıdı yerleştirir. Daha sonra sarımlar içeri girer. Daha sonra yarık takozu açıklığı kapatır.

Gazetenin üç işi var. İlk olarak, elektrik yalıtımı — akımın bakırdan çeliğe sıçramasını durdurun. İkincisi, mekanik koruma; sarımları çelik laminasyonların sert kenarlarına karşı tamponlayın. Üçüncüsü, termal yönetim - bazı kaliteler ısının sargılardan uzaklaştırılmasına yardımcı olur.

Kağıt bunlardan herhangi birinde arızalanırsa motor arızalanır.

Maddi Aileler

Tüm yalıtım kağıtları aynı değildir. Farklı motorlar farklı malzemelere ihtiyaç duyar. Seçim sıcaklığa, voltaja, mekanik strese ve maliyete bağlıdır.

Aşağıdaki tablo günümüzde motor üretiminde kullanılan en yaygın türleri göstermektedir.

DMD en güçlü iş adamıdır. Çoğu standart motoru makul bir maliyetle kapsar. NMN mekanik sağlamlık katar. NHN ısı direncini artırır. Aramid kağıdı her ikisine de üstün dielektrik mukavemeti katar. Poliimid film dar alanlar içindir.

Sıcaklık Sınıflarını Anlamak

Her yalıtım malzemesi bir sıcaklık derecesine sahiptir. Bu pazarlama değil. Bu test edilmiş bir sınırdır.

Yanlış sınıfı seçmek yaygın bir hatadır. Motor sürekli 140°C'de çalışırsa Sınıf B (130°C) arızalanır. F Sınıfı (155°C) minimum güvenli seçimdir.

Ancak unutmayın: sıcaklık derecesi sürekli çalışma için geçerlidir. Pik sıcaklıklar daha yüksek olabilir. İyi mühendisler marj ekler. Sürekli 140°C'de çalışan bir motor, yalnızca F Sınıfı değil, H Sınıfı yalıtıma sahip olmalıdır.

Temel Parametreler: Teknik Özellikler Sayfasının Gerçekte Anlamı

Ne zamanyalıtım kağıdının değerlendirilmesi, çeşitli teknik parametreler önemlidir. İşte ne demek istedikleri.

Kalınlık.Milimetre cinsinden ölçülür. Yuva gömlekleri için tipik aralık 0,15 mm ila 0,40 mm'dir. Daha kalın kağıt, daha yüksek dielektrik mukavemeti ve daha iyi mekanik koruma sağlar. Daha ince kağıt bakır için daha fazla yer bırakarak motor güç yoğunluğunu artırır. Takas mühendislik kararıdır.

Dielektrik gücü.Milimetre başına kilovolt cinsinden ölçülür. Bu size kağıdın bozulmadan önce ne kadar voltajı engelleyebileceğini gösterir. DMD için tipik bir değer, 0,2 mm'lik bir levha için 5-8 kV'dir. Daha yüksek daha iyidir ancak asıl gereksinim motor voltajına bağlıdır. 400V EV motor için 3-5 kV yeterlidir. 800V sistemler için 6-8 kV daha güvenlidir.

Çekme mukavemeti.15 mm genişlik başına Newton cinsinden ölçülür. Bu size kağıdın yırtılmadan önce ne kadar çekme kuvveti alabileceğini gösterir. Kağıt makine tarafından katlanıp yerleştirildiği için önemlidir. Montaj sırasında zayıf kağıt yırtıkları. Kesinti süresi takip eder.

Kopmada uzama.Yırtılmadan önceki esneme yüzdesi. %10-15 oranında esneyen kağıt katlama sırasında daha dayanıklıdır. Kırılgan kağıt keskin köşelerden çatlıyor.

Kenar yırtılma direnci.Newton cinsinden ölçülür. Kağıt katlanır. Kıvrımlar stres noktaları oluşturur. Kenar yırtılma direnci düşükse kağıt yerleştirme sırasında katlama çizgisinden bölünür.

İyi bir tedarikçi bu numaraları malzeme sertifikasında belirtir. Kötü bir tedarikçi, gerçek test değerlerini vermeden "endüstri standartlarını karşıladığını" söylüyor.

EV Motorları Neden Farklıdır?

Elektrikli araç motorları yalıtım kağıdı pazarını değiştirdi. Gereksinimler daha katıdır.

Daha yüksek sıcaklıklar.EV motorları endüstriyel motorlardan daha sıcak çalışır. Sıvı soğutma yardımcı olur ancak sıcak noktalar yine de 160-180°C'ye ulaşır. H sınıfı malzemeler (180°C) standarttır. Bazı üreticiler yeni nesil tasarımlar için C Sınıfına (220°C) geçiyor.

Daha yüksek voltajlar.İlk EV motorları 300-400V'ta çalışıyordu. Daha yeni sistemler 800V'da çalışır. Gelecek sistemler 1200V veya daha yüksek değerde çalışacaktır. Dielektrik dayanım gereksinimleri iki katına çıktı. 400V için çalışan kağıt 800V için güvenli olmayabilir.

Yağa maruz kalma.Birçok EV motoru soğutma ve yağlama için yağ kullanır. Yalıtım kağıdı o yağın içinde duruyor. Bazı malzemeler yağda şişer veya bozunur. Poliimid bazlı kağıtlar iyi performans gösterir. Polyester bazlı kağıtların sınırlamaları olabilir. Yağ uyumluluk testi verilerini isteyin.

Otomasyon.EV motor üretim hatları yüksek hızda çalışır. Kağıt rulolardan beslenir, kesilir, katlanır ve otomatik olarak yerleştirilir. Malzeme tutarlılığı önemlidir. ±0,01 mm'lik kalınlık değişimi otomatik yerleştiriciyi sıkıştırabilir.

Üretim Hatlarında Meydana Gelen Üç Gerçek Sorun

Teorik malzeme özellikleri bir şeydir. Fabrikada gerçekte ters giden şey başkadır.

Birinci sorun: katlama sırasında kağıt yırtılıyor.Makine, yuvayı hizalamak için kağıdı U şeklinde katlar. Kağıdın kenar yırtılma mukavemeti düşükse katlama çizgisinden ayrılır. Hat durur. Bir operatör sıkışmayı giderir. Üretim devam ediyor. Bu durum, zayıf malzeme kullanıldığında vardiya başına onlarca kez meydana gelir.

İkinci sorun: kağıt boyutları nemle birlikte değişiyor.Aramid kağıdı havadaki nemi emer. Yüksek nemde genişler. Düşük nemde küçülür. Makine tek boyuta göre kalibre edilmiştir. Kağıdın boyutu değiştiğinde katlanmış şekil de değişir. Ekleme başarısız olur. İyi tedarikçiler kağıdı neme dayanıklı ambalajlarda gönderir. İyi fabrikalar bunu iklim kontrollü odalarda saklar.

Üçüncü sorun: yapışkan kirliliği.Bazı yalıtım kağıtlarının bir tarafında ısıyla etkinleşen yapışkan katman bulunur. Yerleştirmeden sonra ısı, kağıdı yuva duvarlarına yapıştırır. Yapıştırıcı depolama veya aktarma sırasında dışarı çıkarsa makine kılavuzlarına yapışır. Toz toplanıyor. Hizalama kayıyor. Çözüm, temiz üretim ve uygun ayırıcı astarlardır.

Yalıtım Kağıdı Nasıl Doğru Belirlenir

İşte bir EV motor çekiş sürücüsü için gerçek bir spesifikasyon örneği.

Bunu üç tedarikçiye gönderin. Sağladıkları test raporlarını karşılaştırın. Çeşitlilik hakkında bilgi alın - partiden partiye, rulodan ruloya. Verilerle yanıt veren tedarikçi güvenilecek kişidir.

Alıcıların Sorduğu Altı Soru

Tüm motorlarım için aynı yalıtım kağıdını kullanabilir miyim?
Genellikle değil. Farklı motorlar farklı sıcaklık ve voltajlarda çalışır. Tek bir malzeme üzerinde standartlaştırma, envanteri basitleştirir ancak sizi bazı motorlar için gerekenden daha yüksek kaliteli bir malzeme kullanmaya zorlayarak maliyeti artırır. Veya daha düşük kaliteli bir malzeme kullanırsınız ve arıza riskiyle karşı karşıya kalırsınız. İki veya üç materyali nitelendirmek ve bunları uygulamalarla eşleştirmek daha iyidir.

NMN ve NHN arasındaki fark nedir?
Orta katman. NMN polyester film kullanıyor. NHN poliimid film kullanıyor. Poliimid daha yüksek sıcaklıklara dayanıklıdır. 155°C'nin altında çalışan motorlar için NMN uygundur. 155-180°C için NHN'yi seçin. Maliyet farkı mütevazı.

Daha kalın kağıt her zaman daha iyi yalıtım anlamına mı gelir?
Her zaman değil. Dielektrik dayanım kalınlıkla birlikte artar ancak mekanik uyum zorlaşır. Kalın kağıt yuvanın içinde yer kaplar. Bu alan daha fazla bakır tutabilirdi. Motor tasarımcıları yalıtım kalınlığını bakır dolguya tercih ediyor. Daha ince kağıt daha fazla bakır ve daha yüksek güç sağlar ancak daha iyi süreç kontrolü gerektirir.

Yalıtım kağıdının raf ömrü nedir?
Saklama koşullarına bağlıdır. Orijinal ambalajında ​​iklim kontrollü aramid kağıtlar yıllarca dayanır. Polyester bazlı malzemeler daha hızlı bozulabilir. Ana riskler nem emilimi ve yapışkanın eskimesidir. Kağıt iki yıldan uzun süre saklandıysa, kullanmadan önce bir numuneyi test edin.

Bir tedarikçinin belgesinin tutarlı olup olmadığını nasıl bilebilirim?
Kalınlığa ilişkin Cpk verilerini isteyin. 1,33 veya daha yüksek bir Cpk, sürecin yetenekli olduğu anlamına gelir. Ayrıca partiden partiye test raporları isteyin. Bir tedarikçi bunları üretemiyorsa prosesini kontrol edemiyor demektir.

Yalıtım kağıdı geri dönüştürülebilir mi?
Çoğu termoset veya yüksek performanslı termoplastiktir. Geri dönüşüm zordur. Bazı aramid kağıtlar yeniden hamurlaştırılabilir, ancak süreç yaygın olarak mevcut değildir. Sektörün odak noktası, tüketici sonrası geri dönüşüme değil, kesme ve yerleştirme sırasındaki atıkların azaltılmasına odaklanıyor.

Yuva Takozlarıyla Uyumluluk Hakkında Bir Not

Yalıtım kağıdıyuva duvarlarını çizer. Yuva takozu açıklığı kapatır. Birlikte çalışmalılar.

Takoz, yuva açıklığında kağıda baskı yapar. Kağıt çok yumuşaksa kama kağıdın içine girecektir. Kağıt çok kırılgansa kama temas noktasında çatlayacaktır.

EV motorları için birçok mühendis aramid kağıdını aramid takozlarla eşleştirir. Aynı malzeme ailesi, benzer termal genleşme ve mekanik davranış. Genel motorlar için cam elyaf dolgulu DMD kağıdı kanıtlanmış bir kombinasyondur.

Bir tedarikçiden sipariş verirken her iki ürünü birlikte belirtin. Tedarikçi daha sonra malzeme sistemlerini eşleştirebilir.
