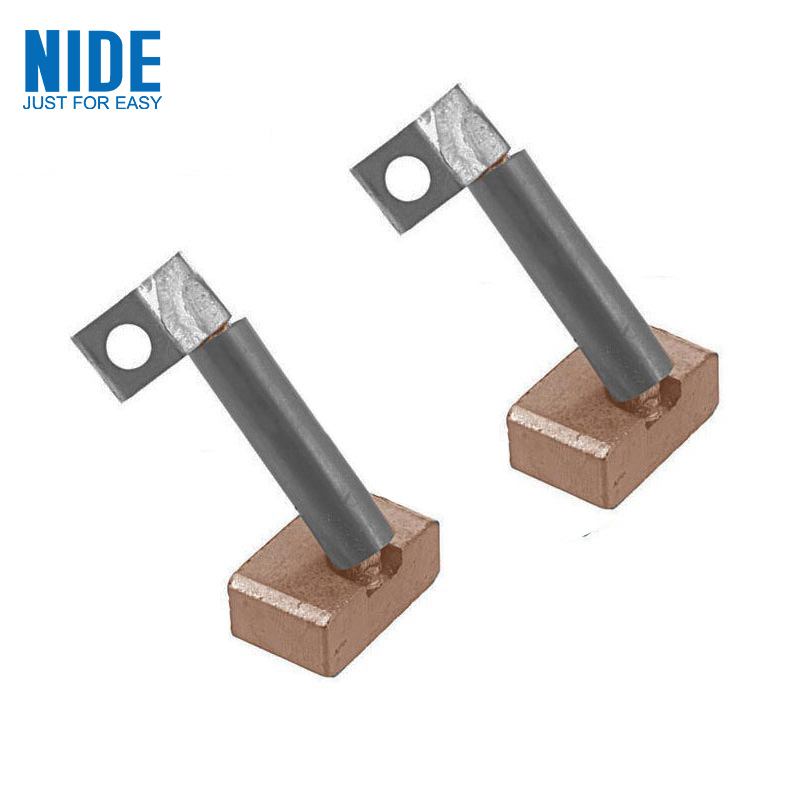

DC motoru için karbon fırçasının rolünü ve özelliklerini biliyor musunuz?

DC motorlarında, karbon fırçaları (fırçalar olarak da adlandırılır) temel iletken bileşenlerdir ve önemli sorumluluklara sahiptir. Temel özellikleri ve işlevleri nelerdirDC Motor için Karbon Fırçası?

İletkenlik ve aşınma direnci birliği:DC Motor için Karbon Fırçasıgenellikle metal tozu (bakır gibi) ile karıştırılmış grafit veya grafit kompozitlerden yapılır. Grafit, dönen komütatörle temas ettiğinde kontrol edilebilir aşınmayı sağlamak için anahtar yağlılık ve düşük bir sürtünme katsayısı sağlar; ilave metal bileşenler (bakır tozu gibi) büyük akım iletim ihtiyaçlarını karşılamak için iletkenliği önemli ölçüde iyileştirir. Bu malzeme kombinasyonu, akımı yürütürken sürekli mekanik aşınmaya dayanmasını sağlar.

Esnek elastik temas: Karbon fırçası katı bir şekilde sabitlenmez, ancak sabit bir basınç yayıyla komütatörün yüzeyine hafifçe ve sürekli olarak bastırılır. Bu elastik temas mekanizması çok önemlidir, çünkü komütatör rotasyon veya hafif atma nedeniyle düzensiz olsa bile, temas direncini ve kıvılcımları en aza indirerek kararlı, düşük dirençli bir elektrik bağlantısı korunabilmesini sağlar.

Yıpranma parçalarının konumlandırılması: Karbon fırçalar, yüksek hızlı dönen komütatör ile sürekli sürtünme nedeniyle sarf malzemeleridir. Hizmet ömrü, malzeme kalitesi, çalışma akımı, motor hızı, komütasyon, çevre (toz, nem, sıcaklık gibi) ve yay basıncı gibi faktörlerden etkilenir. Tasarımın kontrol edilmesi ve değiştirilmesi kolay olmalıdır.

Güç iletim köprüsü, en temel işlevdir.DC Motor için Karbon Fırçası. Bir DC motorunda, dönen armatür (rotor) sarma, manyetik bir alan ve tork oluşturmak için harici bir statik güç kaynağından akım almalıdır. Sabit bir bileşen olarak, karbon fırçası bir uçta sabit bir güç hattına bağlanır ve diğer uçtaki rotor şaftına sabitlenmiş olan komütatör segmenti ile temas halinde, dış DC güç kaynağının gücünü motor operasyon için üretilen (motor modu) (motor modu) sağlayarak (motor modu) sağlayarak (motorlu modu) temas eder.

Mekanik rektifikasyona (komütasyon) ulaşmada anahtar bir bağlantı: Bir DC motorunun sürekli dönmesi için, rotor sargısındaki akımın yönü, manyetik kutbun nötr çizgisinden geçtiği anda periyodik olarak değiştirilmelidir (işe alınmalıdır). Komütatör segmentleri rotor ile döner ve farklı segmentler sırayla sabit karbon fırçalarına temas eder ve fırçaların konumuyla koordineli olarak güç kaynağına (veya yüke) bağlı rotor sarma devresini otomatik olarak değiştirir. Karbon fırçası, dönen sargedeki akımın düzenli temas yoluyla ve komütatörün farklı segmentleri, yani mekanik düzeltme "işlemi ile ayrılma yoluyla fiziksel olarak fark eder. Bu, DC motorunun sürekli çalışmasının temelini oluşturur.

Kararlı bir elektrik bağlantısını koruyun: Yay basıncı yoluyla komütatörle yakın temas kurun ve enerji iletiminin verimliliğini sağlayarak titreşim veya hafif eksantriklik durumunda bile düşük dirençli, düşük kaybedilen bir elektrik bağlantı yolunu koruyun.

Komisyon kıvılcımlarının türetilmesi: Mevcut komisyon anında, bobin endüktansının varlığı nedeniyle, küçük kıvılcımlar (komisyon kıvılcımları) kaçınılmaz olarak üretilecektir. İyi tasarlanmış karbon fırçalar belirli bir ark söndürme yeteneğine sahiptir (grafitin kendisi de belirli bir rolü vardır) ve bu enerjinin bu kısmını iyi bir iletim yolu ile serbest bırakmaya yardımcı olur, bu da kıvılcımların komütatöre verilmesini azaltır ve sargıya sahiptir.

yalıtım.

DC motoru için karbon fırçası, sabit devre ve DC motorundaki dönen devre arasında vazgeçilmez bir iletken köprüdür. Elektrik enerjisinin verimli iletiminden sorumludur ve aynı zamanda rotor akımının (komisyon) yönünü otomatik olarak değiştirmenin temel işlevinin fiziksel icracısıdır. Özel malzeme bileşimi (iletken + aşınmaya dayanıklı) ve elastik kıvırma yöntemi, sert sürgülü sürtünme ortamlarında nispeten kararlı ve güvenilir bir şekilde çalışmasını sağlar. Bununla birlikte, tam olarak bu sürekli sürtünme nedeniyle, motorun performansı ve ömrü üzerinde doğrudan bir etkisi olan düzenli bakım ve değiştirme gerektiren anahtar bir parça haline gelmesidir. Sınıra giyilen karbon fırçalarının düzenli olarak incelenmesi ve değiştirilmesi, DC motorunun normal çalışmasını sürdürmenin önemli bir parçasıdır.
